我們都知道機房內有很多漏水點例如必不可少的空調、門窗、水管、墻體等等，機房內還備有發電機也可能會出現漏水漏油現象。而機房最怕的就是漏水，一旦漏水不僅容易導致數據丟失，還可能損壞機器，嚴重的可能會產生短路發生火災造成人員傷亡，可謂是損失慘重。那么，漏水檢測如何布線？才能做到不浪費有安全呢？

要求漏水檢測系統能夠?qū)C房內的漏水進行檢測，且實時報警。以模擬圖方式實時顯示并記錄漏水線纜感應到的漏水狀態、漏水發生的位置，實時顯示漏水控制器的狀態。當空調或其它漏水到感應線所在區域漏水時，監控系統發出報警。

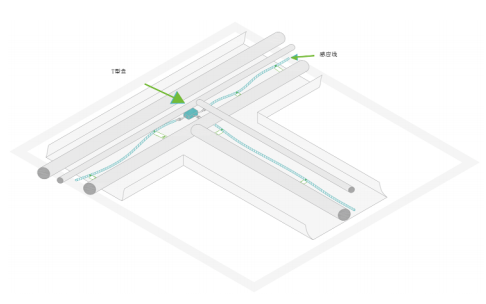

1.室內水管、承滴盤漏水檢測布線

布局注釋:
檢測線纜鋪在管道下的承滴盤中央。
這種安裝保證了迅速檢測從管道內發生的液體滲漏
線路在分支盒的使用下分成兩路，檢測線纜可以覆蓋更多的管道。

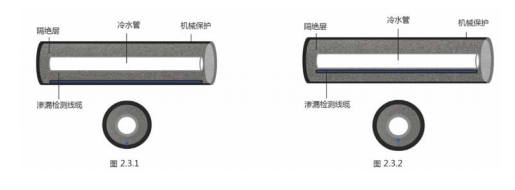

對于有隔絕層的管子而言（無滴水盤），展示了兩種類型的水感應線纜裝置。

布局注釋:
檢測線纜安裝在隔絕層，位于機械保護附近。
檢測線纜安裝在隔絕層，位于水管下方。
所有裝置能保證管道發生泄漏時能立即檢測到，管道未配有滴水盤時的典型應用。

2.儲油容器漏水檢測布線

布局注釋:
這種安裝可以迅速檢測到設備發生的滲漏，從而防止污染性滲漏擴散。
該安裝圖例為儲油容器及發電機組的典型布局。
油液檢測線纜鋪設在設備的外圍圈。
更多關于應用實例的細信息，請參考油系統設計指南。

3.數據中心，空調機房漏水檢測布線

布局注釋:
4 臺空調機安裝在房間的四周。
這種情況下，檢測線纜應安裝在房間的四周，空調機的前方。
該裝置可防止從機房空調處泄漏，并防止外部泄漏進入到房間內。

注釋:
建議將檢測線纜安裝在距離空調出風口 75 厘米處。
